鋰離子電池保護板電流選擇_鋰離子電池保護板使用方法2021-03-16 10:31

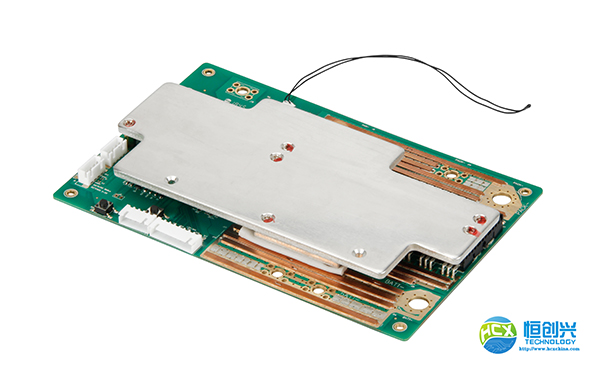

鋰離子電池保護板電流選擇
1.鋰離子電池保護板電流是由保護IC檢測電壓和MOS管內阻決定的，假如保護IC無法更改，可以改MOS管，比如DW01與8205MOS，用一顆MOS管是2~5A，用兩顆MOS管并聯電流就會新增一倍?，F(xiàn)在的大容量移動電源有的用3~4顆MOS管并聯。
2.保護板保護電流＝過流檢測電壓/MOS管內阻（由于是兩顆MOS管串聯，計算時MOS管內阻要乘2）
3.鋰離子電池選保護板要根據電池的容量來定，一般2000mAh以下的電池沒有特殊要求的，選一般的保護板就可以了，保護電流2~5A，一般電池的放電電流是1C，2000mAh以上的電池保護電流最好在3A以上。關于動力鋰電池，很多都沒有加保護板，但是串接有pTC，溫度過高時，自動切斷電源。
鋰離子電池保護板使用方法
鋰離子電池保護板根據使用IC，電壓等不同而電路及參數有所不同，下面以DW01配MOS管8205A進行講解：
1.鋰離子電池保護板其正常工作過程為：當電芯電壓在2.5V至4.3V之間時，DW01的第1腳、第3腳均輸出高電平（等于供電電壓），第二腳電壓為0V。此時DW01的第1腳、第3腳電壓將分別加到8205A的第5、4腳，8205A內的兩個電子開關因其G極接到來自DW01的電壓，故均處于導通狀態，即兩個電子開關均處于開狀態。此時電芯的負極與保護板的p-端相當于直接連通，保護板有電壓輸出。
2.保護板過放電保護控制原理：當電芯通過外接的負載進行放電時，電芯的電壓將慢慢降低，同時DW01內部將通過R1電阻實時監測電芯電壓，當電芯電壓下降到約2.3V時DW01將認為電芯電壓已處于過放電電壓狀態，便立即斷開第1腳的輸出電壓，使第1腳電壓變?yōu)?V，8205A內的開關管因第5腳無電壓而關閉。
此時電芯的B-與保護板的p-之間處于斷開狀態。即電芯的放電回路被切斷，電芯將停止放電。保護板處于過放電狀態并一直保持。等到保護板的p與p-間接上充電電壓后，DW01經B-檢測到充電電壓后便立即停止過放電狀態，重新在第1腳輸出高電壓，使8205A內的過放電控制管導通，即電芯的B-與保護板的p-又重新接上，電芯經充電器直接充電。
3.鋰離子電池保護板過充電保護控制原理：當電池通過充電器正常充電時，隨著充電時間的新增，電芯的電壓將越來越高，當電芯電壓升高到4.4V時，DW01將認為電芯電壓已處于過充電電壓狀態，便立即斷開第3腳的輸出電壓，使第3腳電壓變?yōu)?V，8205A內的開關管因第4腳無電壓而關閉。此時電芯的B-與保護板的p-之間處于斷開狀態。即電芯的充電回路被切斷，電芯將停止充電。
保護板處于過充電狀態并一直保持。等到保護板的p與p-間接上放電負載后，因此時雖然過充電控制開關管關閉，但其內部的二極管正方向與放電回路的方向相同，故放電回路可以進行放電，當電芯的電壓被放到低于4.3V時，DW01停止過充電保護狀態重新在第3腳輸出高電壓，使8205A內的過充電控制管導通，即電芯的B-與保護板p-又重新接上，電芯又能進行正常的充放電。
4.短路保護控制過程：短路保護是過電流保護的一種極限形式，其控制過程及原理與過電流保護相同，短路只是在相當于在pp-間加上一個阻值小的電阻（約為0Ω）使保護板的負載電流瞬時達到10A以上，保護板立即進行過電流保護。
鋰離子電池保護板，其作用就是防止鋰離子電池充電過充或過放而起到相應的保護作用的。有保護板就能很好的保護電池本身，沒有的話，一是鋰離子電池本身容易受損，二是有安全危險，這可不是開玩笑的哦。當然，不采用保護板的，因為內阻小了，使用時間可能會長一點點，價格也便宜點，但個人覺得，還是安全第一。
鋰離子電池保護板選購要點
為了保護鋰離子電池組壽命，建議任何時候電池充電電壓都不要超過3.6v，就是鋰離子電池保護板保護電壓不高于3.6v，均衡電壓建議3.4v-3.5v，電池放電保護電壓一般2.5v以上就可以。
充電器建議最高電壓為3.5串?dāng)?shù)，自放電越大，均衡要時間越長，自放電過大的電芯已經很難均衡，要剔除。所以挑選鋰離子電池保護板的時候，盡量挑選3.6v過壓保護的，3.5v左右啟動均衡的。
總之鋰離子電池保護板的內阻越低越好，越低越不發熱。保護板限流大小是靠康銅絲取樣電阻決定的，但持續電流能力是mos決定的。
1.鋰離子電池保護板電流是由保護IC檢測電壓和MOS管內阻決定的，假如保護IC無法更改，可以改MOS管，比如DW01與8205MOS，用一顆MOS管是2~5A，用兩顆MOS管并聯電流就會新增一倍?，F(xiàn)在的大容量移動電源有的用3~4顆MOS管并聯。
2.保護板保護電流＝過流檢測電壓/MOS管內阻（由于是兩顆MOS管串聯，計算時MOS管內阻要乘2）
3.鋰離子電池選保護板要根據電池的容量來定，一般2000mAh以下的電池沒有特殊要求的，選一般的保護板就可以了，保護電流2~5A，一般電池的放電電流是1C，2000mAh以上的電池保護電流最好在3A以上。關于動力鋰電池，很多都沒有加保護板，但是串接有pTC，溫度過高時，自動切斷電源。
鋰離子電池保護板根據使用IC，電壓等不同而電路及參數有所不同，下面以DW01配MOS管8205A進行講解：
1.鋰離子電池保護板其正常工作過程為：當電芯電壓在2.5V至4.3V之間時，DW01的第1腳、第3腳均輸出高電平（等于供電電壓），第二腳電壓為0V。此時DW01的第1腳、第3腳電壓將分別加到8205A的第5、4腳，8205A內的兩個電子開關因其G極接到來自DW01的電壓，故均處于導通狀態，即兩個電子開關均處于開狀態。此時電芯的負極與保護板的p-端相當于直接連通，保護板有電壓輸出。
2.保護板過放電保護控制原理：當電芯通過外接的負載進行放電時，電芯的電壓將慢慢降低，同時DW01內部將通過R1電阻實時監測電芯電壓，當電芯電壓下降到約2.3V時DW01將認為電芯電壓已處于過放電電壓狀態，便立即斷開第1腳的輸出電壓，使第1腳電壓變?yōu)?V，8205A內的開關管因第5腳無電壓而關閉。
此時電芯的B-與保護板的p-之間處于斷開狀態。即電芯的放電回路被切斷，電芯將停止放電。保護板處于過放電狀態并一直保持。等到保護板的p與p-間接上充電電壓后，DW01經B-檢測到充電電壓后便立即停止過放電狀態，重新在第1腳輸出高電壓，使8205A內的過放電控制管導通，即電芯的B-與保護板的p-又重新接上，電芯經充電器直接充電。
3.鋰離子電池保護板過充電保護控制原理：當電池通過充電器正常充電時，隨著充電時間的新增，電芯的電壓將越來越高，當電芯電壓升高到4.4V時，DW01將認為電芯電壓已處于過充電電壓狀態，便立即斷開第3腳的輸出電壓，使第3腳電壓變?yōu)?V，8205A內的開關管因第4腳無電壓而關閉。此時電芯的B-與保護板的p-之間處于斷開狀態。即電芯的充電回路被切斷，電芯將停止充電。
保護板處于過充電狀態并一直保持。等到保護板的p與p-間接上放電負載后，因此時雖然過充電控制開關管關閉，但其內部的二極管正方向與放電回路的方向相同，故放電回路可以進行放電，當電芯的電壓被放到低于4.3V時，DW01停止過充電保護狀態重新在第3腳輸出高電壓，使8205A內的過充電控制管導通，即電芯的B-與保護板p-又重新接上，電芯又能進行正常的充放電。
4.短路保護控制過程：短路保護是過電流保護的一種極限形式，其控制過程及原理與過電流保護相同，短路只是在相當于在pp-間加上一個阻值小的電阻（約為0Ω）使保護板的負載電流瞬時達到10A以上，保護板立即進行過電流保護。
鋰離子電池保護板，其作用就是防止鋰離子電池充電過充或過放而起到相應的保護作用的。有保護板就能很好的保護電池本身，沒有的話，一是鋰離子電池本身容易受損，二是有安全危險，這可不是開玩笑的哦。當然，不采用保護板的，因為內阻小了，使用時間可能會長一點點，價格也便宜點，但個人覺得，還是安全第一。
鋰離子電池保護板選購要點
為了保護鋰離子電池組壽命，建議任何時候電池充電電壓都不要超過3.6v，就是鋰離子電池保護板保護電壓不高于3.6v，均衡電壓建議3.4v-3.5v，電池放電保護電壓一般2.5v以上就可以。
充電器建議最高電壓為3.5串?dāng)?shù)，自放電越大，均衡要時間越長，自放電過大的電芯已經很難均衡，要剔除。所以挑選鋰離子電池保護板的時候，盡量挑選3.6v過壓保護的，3.5v左右啟動均衡的。
總之鋰離子電池保護板的內阻越低越好，越低越不發熱。保護板限流大小是靠康銅絲取樣電阻決定的，但持續電流能力是mos決定的。
